一、工作原理

移動電源基于能量存儲與轉換機制運作。其內置可充電電池作為電能載體，經由電路系統調控，實現電能的存儲及適配輸出，為各類電子設備提供穩定、適配的電力支持。

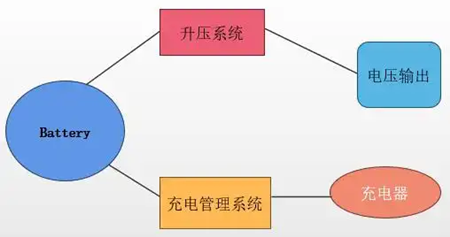

二、系統架構與功能模塊

（一）充電管理系統

移動電源配備先進的充電管理系統，該系統依據電池電壓參數，智能調節充電電流，全程管控預充、恒壓充電以及浮充三大階段，確保充電進程安全、高效，延長電池使用壽命。

（二）核心組件

外殼 ：采用堅固、輕便且具良好散熱性的材料制成，為內部元件提供全方位物理防護，抵御外界機械沖擊、電磁干擾。

電路板 ：承擔核心調控職能，精準調整輸入、輸出電流與電壓，配備多重防護機制，防止過流、過壓、短路等異常狀況損壞設備。

電芯 ：作為能量存儲中樞，選用高能量密度、低自放電率的優質鋰離子電池，保障移動電源續航能力與電能輸出穩定性。

三、充電與放電機制

充電過程 ：移動電源接入市電充電時，220V 交流電經充電器轉換為適配的直流電，輸入至移動電源內部電池進行儲能。充電管理系統實時監測電池狀態，動態調整充電策略，確保充電安全穩定。

放電過程 ：為設備充電時，電芯存儲的電能經升壓系統轉化，提升至設備所需的電壓水平，通過標準 USB 接口穩定輸出，滿足手機、平板電腦等數碼產品充電需求。

四、主要電路結構剖析

（一）輸入充電控制電路

嚴控外部電源輸入，具備完善的過壓、過流防護功能，確保充電過程平穩可靠，防止異常輸入電壓、電流沖擊損壞內部電路與電池。

（二）輸出 DC/DC 轉換電路

關鍵的電能轉換模塊，將電芯電壓精準轉換為適配各類數碼設備的標準電壓，涵蓋 5V、9V、12V 等常見輸出規格，滿足不同設備充電需求。

（三）充電指示電路與電池電量檢測顯示電路

充電指示電路 ：直觀呈現移動電源自身充電狀態，通常以 LED 指示燈形式，明示充電進行中、已充滿等不同狀態，便于用戶及時掌握充電進程。

電池電量檢測顯示電路 ：精準監測電芯剩余電量，通過數字顯示屏或 LED 指示燈組，以百分比或電量格形式向用戶直觀展示，助力合理規劃用電。

（四）電池保護和智能管理電路

集成過充、過放、過溫以及短路保護等多重防護功能。智能 IC 實時監控電池電壓、電流、溫度等參數，一旦觸及安全閾值，即刻啟動保護措施，中斷充電或放電回路，全方位守護電池安全與性能。

（五）升壓系統

部分移動電源采用基于電感儲能原理的 DC-DC 升壓拓撲結構。利用開關管高頻切換，驅動電感儲能與釋能，將電芯較低電壓提升至適配設備充電的高電壓水平，確保電能高效轉換與穩定輸出。

（六）充電管理系統

核心智能管控單元，統籌整個充電流程。運用 sophisticated 算法，精準調控充電電流、電壓，依據電池實時狀態動態優化充電模式，提升充電效率，延長電池循環使用壽命。

（七）鋰芯容量指示電路

實時精準計量電芯剩余電量，將電量信息轉化為直觀的顯示信號，經電量顯示電路呈現給用戶，電量顯示精度可達 ±5%。

（八）電芯保護電路

全方位守護電芯安全，涵蓋過充、過放、過溫以及過流保護功能。硬件級保護電路與電池管理系統協同作業，雙重保障電芯在極限工況下免受損傷。

五、典型電路圖解析

（一）升壓電路示例

如下圖，P1 可接入一節 1.5V（或多節并聯）干電池，經 TP8350 升壓芯片轉化，穩定輸出 5V 標準 USB 供電電壓。該電路適用于為手機、MP3、MP4 等數碼產品供電或充電，電路設計簡潔高效，升壓轉換效率高達 85%。

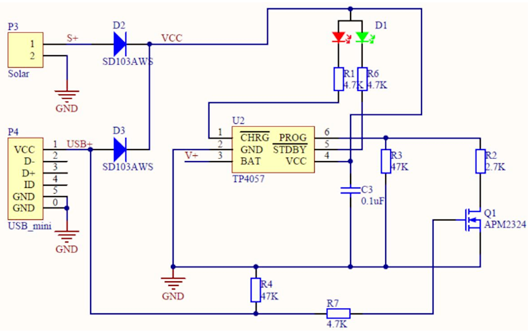

（二）鋰電池充電電路實例

該電路以 TP4057 為核心控制芯片，P3 可接入太陽能電池板，依據電路參數，適配接入標稱 6V 的太陽能電池板供電。P4 為標準 USB 供電接口，便于接入數碼備用電源。二極管 D2、D3 擔當防反灌角色，保障電路免受反向電流沖擊。D1 為雙色發光二極管，清晰指示充電狀態，綠燈表示充電進行中，紅燈表示充電完成或故障狀態。TP4057 的 3 腳連接鋰電池（4.2V）正極，2 腳連接鋰電池負極，實現對鋰電池精準、安全的充電管控。
